北京恒祥宏业专利技术：设备支座定向调平，保护周边正常地坪

摘要：北京恒祥宏业基础加固技术有限公司发明专利《适用于设备支座的可精准控制无机浆液扩散方向的注浆系统及方法》（专利号：ZL 202210550420.1），针对重型设备支脚局部下沉、直接注浆容易波及正常地坪的问题，将磁力引导、分腔控制和先注水后置换相结合，使局部抬升作用集中在需要恢复标高的位置。

一、痛点引入：重型设备支座局部沉降为何难治

工业厂房的设备荷载通过支脚集中传至地基。回填土不密实、下卧软土压缩性高时，个别支脚可能先于周围地坪下沉；设备持续运行的振动又对基础稳定性提出更高要求。治理不能只恢复某个支脚的标高，还要保持各支承点受力协调。

直接从支脚附近压力注浆，浆液容易沿阻力较小的土层扩散，作用范围难以限定；继续加大压力，还可能把原本正常的地坪顶起。设备、管线和支架已安装到位时，大范围开挖或机械顶升也受空间限制。因此，局部治理的关键是控制地下作用方向，并保护相邻正常区域。

二、专利技术概述

该专利在设备支座沉降区侧下方钻孔，将含普通橡胶和吸水橡胶的橡胶囊放入目标位置，吸水橡胶一侧朝向需要抬升的区域。囊体内置永磁体，地面磁力装置对其施加牵引；向囊内逐步注水后，橡胶囊受水压力和磁力共同作用，向目标区传递抬升力。

囊内隔断组件在普通橡胶一侧达到预定充水状态后关闭连通通道，减少对非沉降区的持续挤压。施工人员依据设备支脚标高变化调整注水量和磁场强度。待目标位置稳定，再从囊体底部注入无机浆液、由上部排出清水，完成水浆置换。专利着重解决局部支座调平；若深层土体承载不足，还需配合相应地基加固。

三、专利核心优势

1. 磁力引导，聚焦设备支脚沉降区

设备各支脚沉降量不一，单靠加大注入量难以控制地下作用位置。磁力装置牵引囊内永磁体，辅助调整橡胶囊朝向和作用程度，使局部调平对准下沉支脚。

2. 分腔控制，保护相邻正常地坪

若囊体两侧持续进水，支脚之间的正常地坪也可能承受额外挤压。内部隔断组件关闭普通橡胶一侧的进水通道，使后续注水更多作用于目标侧，减少新的局部高差。

3. 先注水后置换，留出标高调整空间

直接注入快凝浆液，凝结时间可能限制后续修正。专利先用清水逐步调整支座标高，稳定后再以无机浆液置换囊内清水，把位置恢复与材料固结分开控制。

4. 局部布孔，适应既有设备布置

重型设备周围常有管线与固定构件，直接拆装设备或开挖基础并不便利。侧下方钻孔将处理范围集中在沉降支脚附近，减少对既有设备布局和正常地坪的直接干预。

四、与传统沉降治理方法相比

1. 与掏土迫降相比：不让正常区域继续下沉

掏土迫降通过削弱较高区域的支承来缩小高差，设备只有个别支脚下沉时，容易扩大受影响范围，也不能改善该处承载条件。本专利直接在沉降区侧下方形成向上的作用，不以其他支脚新增沉降为代价。

2. 与千斤顶顶升相比：减少设备拆装需求

千斤顶需要可靠的顶升支点和反力体系，设备底座、管线和支架可能妨碍布置；局部顶升量过大还会使支脚受力失衡。本专利从地下局部施力，可根据实际标高逐步调整注水量和磁场强度。

3. 与高压旋喷桩相比：直接处理局部标高差

高压旋喷桩主要形成加固桩体，能改善软弱土强度，却不保证已经下沉的设备支脚同步恢复标高；靠近既有基础时也要控制射流影响。本专利将作用位置对准沉降支脚，重点完成局部调平。

4. 与静压桩补强相比：避免先扩建承载体系

设备正下方通常难以布置压桩设备，外围补桩还需处理新增桩与原基础的荷载连接。本专利利用支座旁局部钻孔调整标高，减少基础扩建需求；若深部软土承载不足，则仍应另作专项补强。

5. 与换填加固相比：保留既有基础和地坪

换填需要开挖并重新压实土体，重型设备已安装后往往还要临时支撑，施工范围易超出沉降区。该专利通过侧下方布孔和囊体定向作用处理局部高差，减少设备周边开挖。

五、场景应用：湖北某大型商用车企业设备基础加固抬升

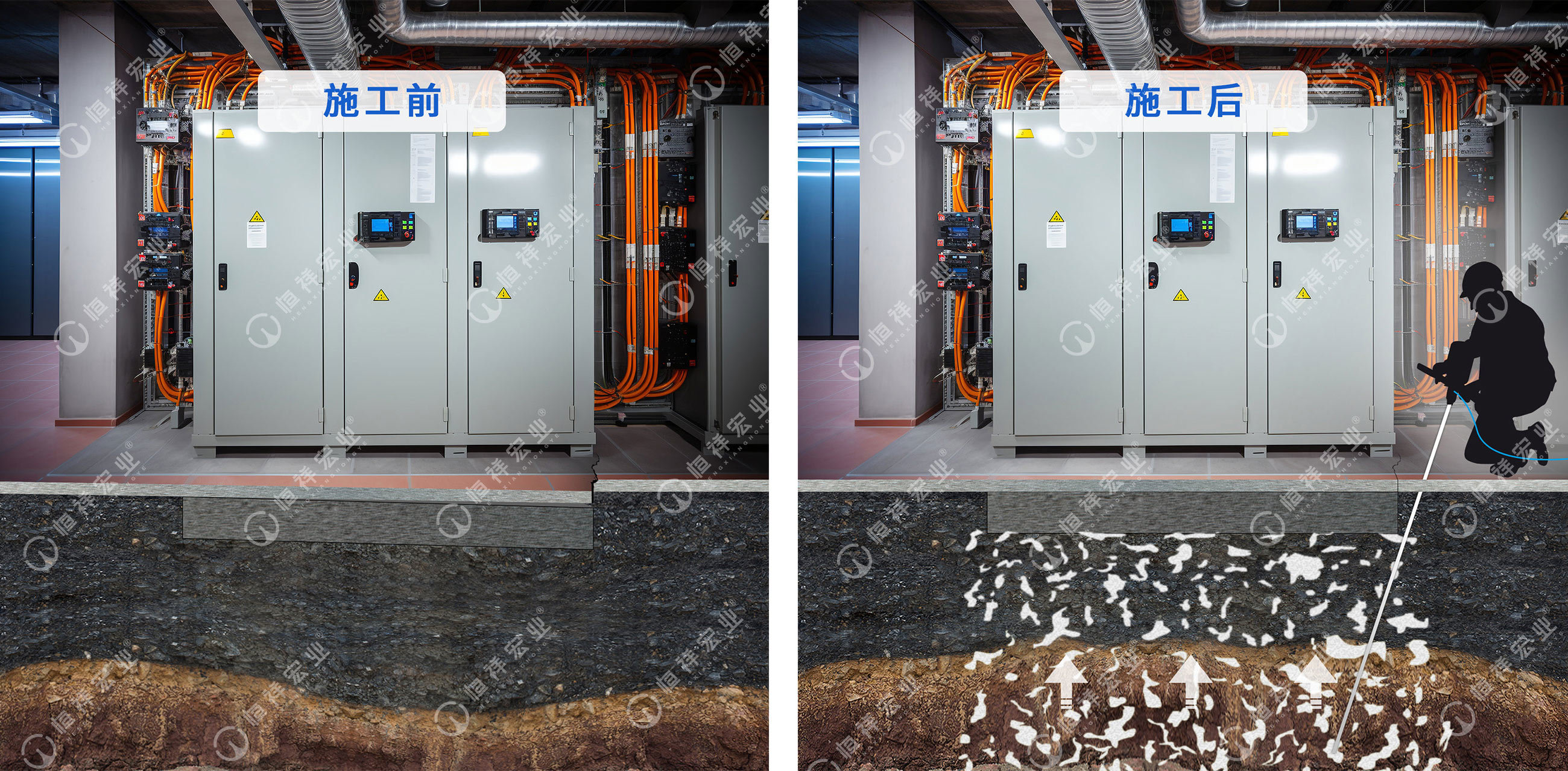

湖北某大型商用车企业动力总成车间采用独立桩基础，设备直接坐落于400毫米厚的地坪上。沉降区域约200平方米，最大沉降量40毫米。场地以素填土为主，回填年限不一、厚度不均，土体松散且固结尚未完成。重型设备荷载作用下，承载力不足的地基发生变形，造成地坪不均匀沉降。

恒祥宏业技术团队先对设备基础下的松散填土实施注浆加固，使高铝铁特种复合材料与土体固结，形成高强度复合地基，增强浅层整体性并为均匀抬升建立稳定支撑；随后采用后退式加固工艺处理深层土体，分段挤密、补强并逐步抬升沉降区域，改善土体强度和防渗性能，完成设备基础与地坪调平。

项目施工周期14天，累计抬升40毫米。加固后形成强度高、抗渗性好、稳定性高的复合结构体，地基承载力得到提升，沉降区域完成抬升调平。

客户评价：“动力总成设备长期运行，对基础稳定性要求高。恒祥宏业针对松散填土分层治理，让我们对后续设备运行更放心。”

六、企业科创与专利实力

恒祥宏业国内外在申及已授权专利共148项，其中国际在申及已授权32项；发表学术论文14篇，其中9篇被SCI收录，并制定企业标准1部。

依托近20年工程实践，恒祥宏业已在全国完成建筑沉降抬升纠倾工程1000余项。围绕设备支座局部调平和软弱地基深层补强，公司持续研发施工控制方法与高铝铁特种复合材料，将注浆加固抬升技术应用于工业建筑、民用建筑及基础设施等不同场景。

七、总结

《适用于设备支座的可精准控制无机浆液扩散方向的注浆系统及方法》通过磁力引导、分腔控制与水浆置换，为重型设备支脚局部沉降提供了可定向、可逐步调整的调平路径。实际工程还需按地层条件判断是否配合深部承载补强。面向全球工业设施维护需求，恒祥宏业将继续以材料、装置和工程实践协同创新，推动中国原创地基治理技术服务更多复杂生产场景。
