垂直式升降平台全新升级：山间福利院的“无界”通行方案

在社会福利院的建设与改造中，无障碍通行从来不是一个“附加功能”，而是关乎每一位行动不便长者与残障人士日常出行尊严的核心需求。

本期经典案例，我们走进一家社会福利院。面对院方最初“60米斜挂轨道”的设想，我们的技术团队用一套垂直式升降平台方案，完成了一次从功能、安全到人文关怀的全面升级。

一、项目缘起：从“60米斜挂”到“垂直方案”的转折

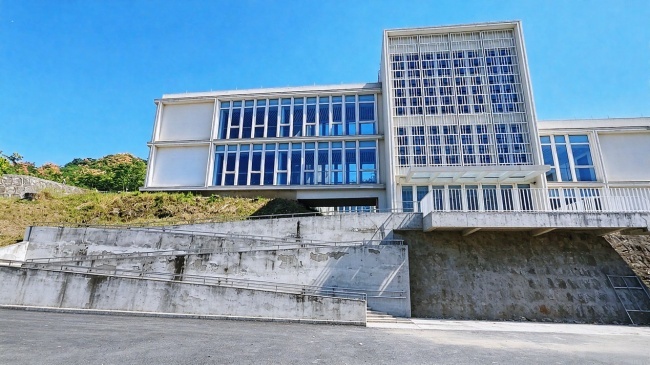

项目初期，院方的设想是在福利院山脚的斜坡上安装一台斜挂式升降设备，斜坡总长超过60米。

从技术角度看，这一方案并非不可实现，但在福利院的实际运营场景中，问题显而易见：

• 土建成本高：60余米的斜坡基础处理、轨道预埋、边坡加固，工程量巨大，挤占福利院有限的改造预算 • 设备造价高：超长行程的斜挂设备，且需要安装成三套设备，整套方案成本呈非线性上升 • 后期维护难：露天长距离轨道的日常检修与保养负担重，增加院方长期运维压力 • 使用体验差：乘客需在露天斜坡上经历长达60米的运行过程，并完成多次上下设备，比较影响使用体验，非最佳方案

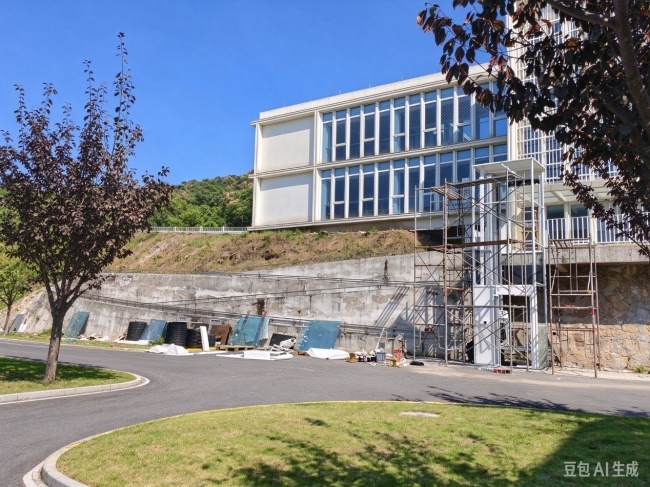

在与我方团队实地勘测与多轮沟通后，院方接受了我们的方案建议——将设备移位至建筑露台端部，改为垂直式升降方案。

这一调整的意义在于：

用更少的投入，解决同样的通行需求，同时获得更好的使用体验和安全保障。这是本项目方案优化的核心逻辑，也是院方最终采纳的关键原因。

二、方案深化：安全围护与人文关怀的双重升级

2.1 玻璃幕墙——从“敞开式平台”到“安全阳光房”

在最初的方案阶段，升降平台并未规划安装幕墙。但随着设计推进，院方提出了一个关键诉求：

“福利院里的老人大多坐轮椅，设备不能四面敞开。要有安全防护，但也不能空洞单调，要让他们坐上去还能看见外面的蓝天和绿植。”

这促使我们重新审视设备的“第二层皮肤”。

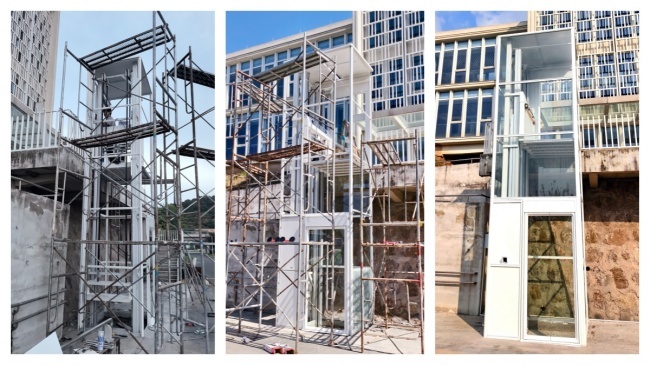

最终确定的方案是：成套玻璃幕墙+自动门系统，作为平台的完整外围防护。

技术实现要点：

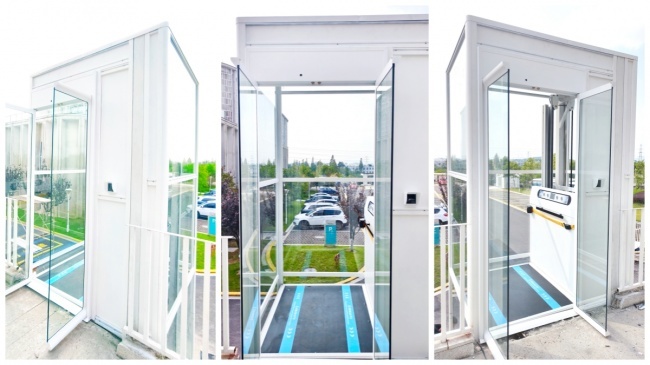

• 围护结构：采用高强度钢化夹胶玻璃，抗冲击性能满足户外风荷载与意外碰撞要求。玻璃的透光率经过筛选，确保平台内部采光充足，老人乘坐时不会感到封闭压抑。 • 自动门系统：平台门与楼层召唤门均为自动感应开启，与升降控制系统实现电气互锁——门未关闭，设备不启动；设备运行中，门不可开启。安全等级等同于电梯标准，护理人员一键操作即可完成乘降。 • 无障碍细节：平台内部预留轮椅回转空间，载荷面采用防滑处理，侧壁设置助力扶手和安全带，按钮面板高度适配轮椅使用者操作范围。 • 排水与密封：幕墙底部设置隐蔽式排水槽，玻璃接缝采用耐候密封胶处理，应对户外雨水与温差变化，确保设备全天候可用。

视觉与心理效果：

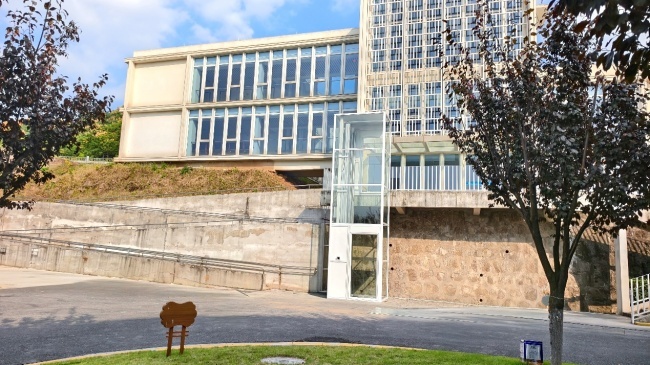

站在平台内，院内的绿化景观无框呈现，阳光充分进入轿厢。对坐轮椅的长者而言，这不是一次“被运输”，而是一次有尊严的、温暖的出行体验。从外部看，设备如同一个通透的防护罩，与福利院建筑外立面相得益彰。

2.2 外观定制——让设备融入福利院的建筑气质

标准化的工业设备外观，与福利院温馨、亲和的环境氛围格格不入。为此，我们做了三件事：

1. 配色匹配：设备外饰面颜色取样于福利院建筑的主色调，经多次比对后确定最终色号，确保从露台任何角度观察，设备与建筑背景的色温一致，不破坏院区的整体视觉环境。

2. 型材选型：玻璃幕墙的框架型材截面经过专门筛选，边框宽度、分格比例与建筑既有门窗系统保持视觉协调，避免工业感过强。

3. 细节收口：设备顶部与底部与建筑结构的收口方式，采用与建筑原有节点语言相近的处理手法，避免“拼接感”，让设备看起来像是建筑原本设计的一部分。

最终效果验证了定制化的价值——设备交付后，院方负责人的评价是：“它不像后来加的，像一开始就在那里。老人们看着也舒服。”

三、核心技术：钢性直连驱动（齿轮齿条）+ 伺服电机

福利院垂直升降平台的驱动方案，直接决定运行品质与长期可靠性——因为使用者是行动不便的长者与残障人士，每一次启停、每一毫米的平层精度，都关乎安全与尊严。

本项目采用齿轮齿条刚性直连传动+伺服电机控制系统，核心优势体现在以下维度：

3.1 传动结构

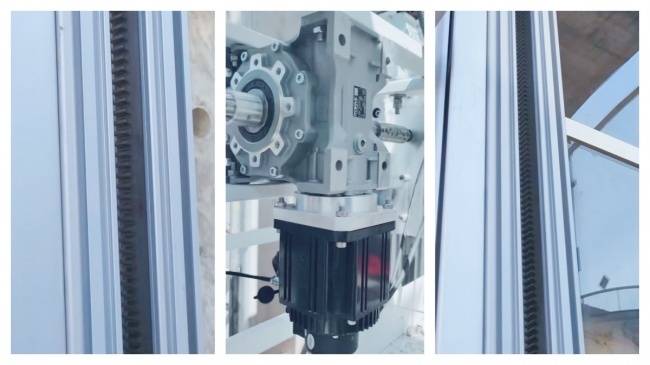

伺服电机 → 减速机构 → 小齿轮 → 刚性齿条（固定导轨侧）

与传统柔索牵引（钢丝绳/链条）相比，齿轮齿条啮合为刚性接触，无弹性形变间隙，带来三个直接收益：

• 运行无晃动：平台在上升/下降过程中，横向摆动量极小，轮椅乘坐者不会感到不安 • 停层精度高：平层误差控制在毫米级，与楼层地面几乎无高差，轮椅进出无需护理人员额外抬升 • 抗风能力强：刚性啮合不受风力引起的柔索摆动影响，适合户外安装

3.2 控制系统

伺服电机配合闭环控制系统，实现：

3.3 维护优势

• 无液压油：无需担心户外低温下液压油黏度变化或管路泄漏，减少院方维护负担 • 无钢丝绳磨损：齿轮齿条寿命长，日常仅需定期润滑与检查 • 模块化结构：关键部件可独立拆卸更换，降低后期维护成本

四、为什么是“我们”：竞争中的关键分水岭

在方案确定前，院方也曾考察过多家设备厂商。最终选择我们，并非单一因素决定，而是多个维度叠加的结果：

4.1 方案思维 vs. 产品推销

其他厂商倾向于在初次沟通时推荐标准型号、报出价格。我们的做法是：先理解问题，再给出方案。

60米斜挂改垂直式——这个建议不是凭空产生的，来自对现场地形的反复踏勘、对土建成本的逐项测算、对福利院日常运营场景的换位推演。院方感受到的不是“有人在卖东西”，而是“有人在帮我们解决问题”。

4.2 对特殊群体需求的深度理解

从幕墙方案到无障碍细节，我们在沟通阶段就输出了多轮效果示意与节点图。更重要的是，我们提出的每一项设计改进——自动门、助力扶手、按钮高度、防滑地面——都直接回应了福利院护理人员和管理者的实际痛点。院方不需要靠想象去判断“装上去会是什么样”，在签合同之前，他们已经看到了最终结果的样貌和每一个细节的用意。

4.3 技术细节的硬实力

当院方对比各家的驱动方案时，齿轮齿条+伺服电机的组合在以下方面形成了直观优势：

• 现场试乘样机时，运行平稳性一目了然，护理人员反馈“推轮椅上去很稳” • 停层精度的实测数据，优于斜坡方案一个量级，轮椅进出无需额外调整 • 维护结构的简化逻辑，院方后勤团队给出了正面评价

4.4 交付即超预期

设备安装完成、调试验收后，院方的反馈可以概括为两点：

1. 功能层面：“比想象中好用太多，护理人员每天推老人上下，完全没问题，省力又安全。”

2. 视觉层面：“老人们坐着的时候能看见外面的树和光，他们喜欢。这比我们预想的好太多了。”

五、案例启示

结语

这家福利院的垂直升降平台，最终解决的不仅是建筑高差的通行问题——它用一套完整的方案，证明了工业设备可以以建筑构件的方式，安静地融入使用场景之中，让每一次出行都成为有尊严的、温暖的体验。

当设备成为建筑的一部分，功能与人文关怀便不再是对立的选项。

如您也有福利院、养老机构或公共建筑的无障碍通行需求，欢迎联系我们。从现场勘测到方案输出，我们将为您提供专业的技术评估与定制化建议。
