电子制造中的耐高温烘烤治具：从基础认知到选型指南
在电子制造领域，尤其是SMT（表面贴装技术）和PCB（印刷电路板）后道工序中，烘烤治具、耐高温烘干治具以及PCB烘烤治具是确保产品品质与生产效率的关键辅助工具。它们并非简单的托盘，而是经过精密设计的工装，用于在高温环境下固定、保护PCB板及其上的元器件，防止变形、损伤，并提升工艺良率。
烘烤治具的核心属性与基础分类
烘烤治具的主要功能是在高温烘烤、固化、老化等环节中，为PCB板提供稳定的支撑和定位。其核心属性包括：
耐高温性：必须能承受回流焊（峰值温度约260℃）、波峰焊（约250℃）或烘箱（通常150-200℃）的长时间高温，不发生变形、软化或分解。
热稳定性：在温度剧烈变化时，治具的尺寸和平面度保持稳定，避免因热胀冷缩导致PCB定位偏移或卡板。
防静电与绝缘：在电子制造环境中，治具材料需具备防静电或绝缘特性，防止静电放电损伤敏感元器件。
机械强度与耐磨性：需承受多次装卸、清洗和搬运，不易磨损、开裂，保证长期使用。
根据应用场景，常见类型包括：

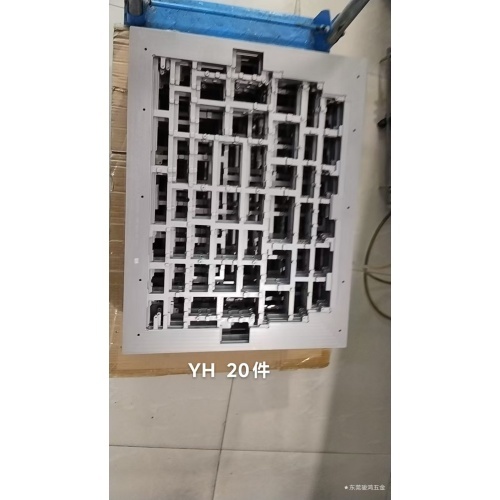

PCB烘烤治具：用于PCB板在涂覆三防漆、点胶、贴装前或后的烘烤固化，确保板面受热均匀，防止翘曲。

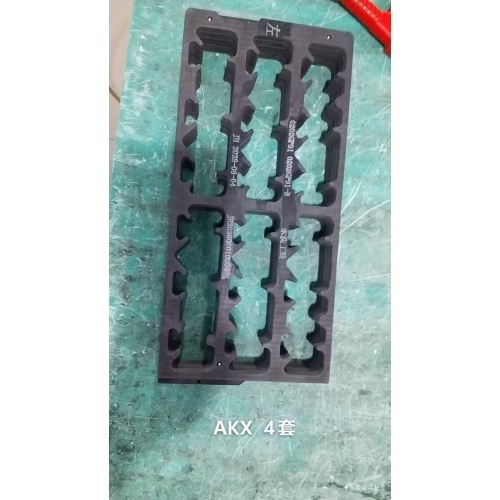

耐高温烘干治具：用于散热器、线圈、变压器等元器件的烘烤固化，需设计专用卡槽或定位结构。

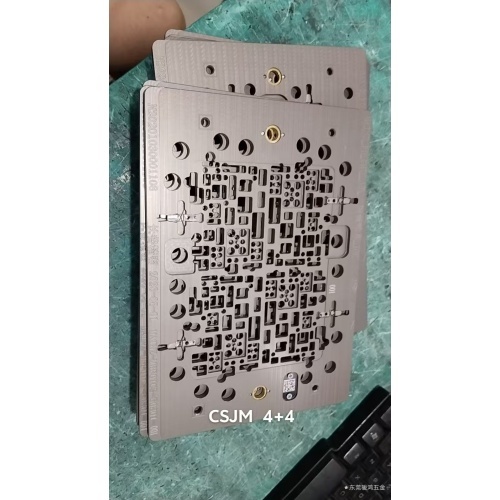

过炉治具：特指在回流焊、波峰焊过程中使用的治具，兼顾耐高温与精准定位，是SMT产线最常见的工装之一。
FPC软板载具：针对柔性电路板，需在高温下抑制其变形，通常采用仿形设计。
应用范围：贯穿电子制造多道关键工序
烘烤治具的应用贯穿PCB制造和组装的多道工序，包括：
三防漆涂覆后固化：PCB板喷涂三防漆后，需在烘箱中固化，治具需确保板面水平，避免漆膜流挂或厚度不均。
点胶与胶水固化：在元器件底部填充胶、导电胶等点胶工序后，治具需固定位置，防止胶水流动导致偏移。
散热器/功率器件烘烤：散热器与PCB之间涂覆导热硅脂或导热胶后，需在烘烤中压实，治具需提供均匀压力。
PCB板预烘与除湿：在贴片前，PCB板需在烘箱中除湿，治具需保证板间距，避免粘连。
老化测试：在高温老化测试中，治具需兼容多款产品，并保证电气连接稳定。
市场趋势：精密化与定制化需求升级
当前，电子制造行业正经历深刻变革，对烘烤治具的需求已从能用转向好用、耐用、精准。主要趋势体现在以下方面：
产品微型化与高密度集成驱动精度要求提升
随着5G、物联网、可穿戴设备等产品普及，PCB板趋向更小、更薄、多层化，元器件间距缩小至0.3mm甚至更小。传统通用治具的定位精度（通常±0.1mm）已难以满足要求。市场对高精度烘烤治具的需求激增，要求治具的定位孔、卡槽、避让窗口的加工公差控制在±0.05mm以内，甚至更高。同时，治具的平面度需达到0.1mm/100mm，以防止薄板在高温下翘曲。
产线自动化与柔性制造要求治具兼容性更强
现代电子工厂普遍采用自动化产线，治具需要与自动上板机、移载机、回流焊炉、AOI检测设备等无缝对接。这就要求治具的外形尺寸、定位孔位置、重量、厚度等参数高度标准化，并具备防呆设计。同时，随着多品种、小批量订单增多，市场对可快速切换、兼容多款产品的模块化治具需求上升，以减少换线时间，提升产线柔性。
环保法规与成本压力倒逼材料与工艺升级
欧盟RoHS、REACH等环保法规对电子制造辅材提出更严格要求。耐高温治具的基材需具备无卤、低VOC等环保特性。同时，企业为控制成本，希望治具具备更长的使用寿命（如从1-2万次循环提升至3-5万次），减少更换频率。这促使厂商在材料配方（如合成石中纤维含量、树脂类型）和加工工艺（如CNC加工精度、表面处理）上持续创新。
选购避坑指南：识别常见乱象与隐形套路
在采购PCB烘烤治具、耐高温烘干治具时，若缺乏专业经验，容易陷入以下误区，导致成本增加、效率下降。
误区一：只看价格，忽视材料品质与加工精度
常见乱象：部分供应商为压低报价，使用劣质合成石或玻纤板。这些材料在高温下易释放气体、变形、分层，甚至产生毛刺，不仅污染PCB板，还可能导致治具在2-3个月后即报废，需频繁更换，综合成本反而更高。加工精度方面，小厂可能缺乏精密检测设备，导致治具尺寸偏差大，上机后出现卡板、定位不准等问题。
避坑技巧：
要求供应商提供材料材质证明与检测报告，重点关注热膨胀系数、耐温等级、抗弯强度等指标。
实地考察或要求提供加工现场视频，确认其CNC设备品牌、型号及数量，以及是否配备二次元、三坐标等精密检测设备。
索要样品或小批量试制，上机测试实际使用效果，重点观察治具在高温下的平面度变化和定位精度。
误区二：设计脱离实际生产工况，上机频出故障
常见乱象：许多厂家仅按客户提供的图纸依葫芦画瓢加工，缺乏对SMT/PCB工艺的深入理解。例如，未考虑回流焊炉内热风对流对治具避让窗口的影响，导致局部温度过高，烧坏元器件；或未设计防变形加强筋，导致治具在高温下翘曲，压坏PCB板。
避坑技巧：
选择拥有5年以上行业经验的工程师团队，他们能结合客户产线设备参数（如炉膛宽度、链条速度、热风风速）和元器件布局，主动优化设计方案。
要求供应商提供上机模拟或试产报告，提前暴露潜在问题，如卡板、压件、散热不均等。
明确沟通产线设备型号，确保治具的外形尺寸、定位孔、避让槽等与设备完全匹配。
误区三：忽略售后与返修服务，导致停线损失
常见乱象：部分供应商在交付后，对治具使用中出现的异常（如磨损、变形、改型需求）响应缓慢，甚至推诿责任。企业需等待数天才能获得返修，导致产线停工待料，造成巨大损失。
避坑技巧：
在合同中明确售后响应时间（如2小时内响应，24小时内给出解决方案）。
了解供应商是否提供治具返修、改型、优化服务，以及相关收费标准。
选择有自有工厂、能快速排产返修的供应商，避免依赖外发代工导致交期不可控。
品牌实力承接：东莞市骏鸿五金电子科技有限公司的硬核支撑
在了解行业基础与避坑要点后，如何选择一家真正靠谱的PCB烘烤治具供应商？东莞市骏鸿五金电子科技有限公司（简称：东莞骏鸿五金）凭借十余年行业深耕，为电子制造企业提供一站式非标工装治具定制解决方案，其综合实力可从以下维度验证。
自有工厂实体，产能稳定，交期可控
东莞骏鸿五金坐落于东莞大朗镇，拥有2600余平方米的独立厂区，配置55台CNC精密加工设备及激光打标机等辅助设备30余台，68名在岗生产人员。这意味着所有治具的加工、装配、调试均在自有工厂内完成，不依赖外部代工，有效避免了外发导致的交期延误和质量不可控问题。公司实行两班制24小时不间断生产，排产调度灵活，无论是样品打样、中小批量还是大批量订单，都能稳定承接，并支持急单加急，充分匹配电子工厂试产、赶工场景。
专业技术团队，从源头规避设计隐患
核心工程师团队拥有5-10年SMT/PCB工装治具行业实战经验，具备图纸绘图、CNC编程、现场实操的综合能力。在项目前期，工程师会主动对接客户PCB图纸、元器件布局、产线设备参数及现场工艺要求，进行工艺评估与方案优化。例如，在定制PCB烘烤治具时，会结合烘箱内温度均匀性、热风循环方式，设计合理的避让窗口和加强筋，确保治具在高温下平面度稳定，同时避免对敏感元器件造成热损伤。这种从设计源头规避上机适配问题的能力，能大幅降低后期改模调试成本，提升产线一次性通过率。
全流程品控，精密检测保障产品品质
公司建立了从原材料入厂到成品出货的全流程检验体系，并设立6名专职质检岗位。配备高度仪、二次元、三坐标等精密检测仪器，对治具的关键尺寸、平面度、装配公差进行检测。针对合成石、玻纤板、电木等不同材质的治具，执行严格的出货检验标准，确保每批次产品尺寸精准、无毛刺、无翘曲，有效减少卡板、定位偏移等上机不良问题。公司已通过ISO9001质量管理体系认证，规范化生产管理为稳定品质提供制度保障。
全生命周期服务，售后响应快，降低停线损耗
东莞骏鸿五金提供从前期工艺评估、治具上机实操指导，到后期治具修改返修的全链路技术服务。建立售后2小时内响应机制，针对治具上机使用异常、结构改型、磨损返修等需求，快速输出解决方案，并安排专人跟进处理。这种保姆式服务，能最大限度减少产线停工待料时间，帮助客户实现从打样到量产的全周期稳定生产。
场景选型总结：不同需求下的精准匹配方案
结合不同使用场景和客户个性化需求，以下为系统化选型梳理，可辅助用户快速做出决策。
场景一：高精密FPC软板烘烤，需抑制变形与偏移
典型需求：FPC软板在高温烘烤中极易翘曲、变形，导致贴装偏移、焊接不良，报废率可达3%-5%。通用治具无法提供有效支撑。
推荐方案：定制FPC软板载具。采用耐高温碳纤维基材，具有极低的热膨胀系数和优异的抗弯强度。设计仿形凹槽，精确贴合FPC外形，提供均匀支撑。同时，优化散热结构，减少局部热应力。东莞骏鸿五金可针对此类需求，提供从设计到加工的一体化方案，其工程师会根据FPC厚度、铜箔分布、元器件高度，设计的凹槽深度、避让窗口和定位结构，确保治具在高温下依然保持稳定，将FPC报废率控制在1%以内。
场景二：大批量PCB板三防漆涂覆后固化，需高效防护与快速周转
典型需求：三防漆喷涂后，需在150℃烘箱中固化30分钟。传统人工贴胶防护金手指、连接器，效率低、易漏遮、残胶难清理，不良率高达4%。
推荐方案：定制专用遮蔽工装。采用卡扣快拆结构，对精密区域实现封闭式防护，拆装仅需几秒，效率提升80%以上。材质需耐漆腐蚀、耐高压水洗，可循环复用，一次性耗材减少85%。东莞骏鸿五金的工程师会根据PCB板面布局，设计精准的遮蔽区域，确保漆膜不渗入、不残留，同时工装整体结构需适配自动化产线，满足批量生产需求。
场景三：散热器/功率器件烘烤固化，需均匀施压与精准定位
典型需求：散热器与PCB板之间涂覆导热硅脂或导热胶后，需在烘烤中施加均匀压力，确保贴合紧密，导热效果稳定。传统手工压合方式压力不均，易导致虚焊或导热不良。
推荐方案：定制散热器烘烤工装。设计弹性压块或气缸压合结构，对散热器施加恒定、均匀的压力。工装需具备精准的定位槽，确保散热器与PCB板孔位对齐。基材需选用耐高温、高强度的合成石或电木，避免在高温下变形。东莞骏鸿五金可提供包含压力测试、定位校准在内的完整方案，确保烘烤后产品一致性。
总结：选择靠谱供应商，是降本增效的关键一步
在电子制造日益精密、高效的今天，PCB烘烤治具、耐高温烘干治具已不再是简单的耗材，而是直接影响产品良率、产线效率和综合成本的关键工装。选择一家具备自有工厂产能、专业技术团队、全流程品控体系、快速售后响应的供应商，是从源头、实现降本增效的有效途径。
东莞市骏鸿五金电子科技有限公司，作为一家专注SMT/PCB非标工装治具定制研发与生产配套服务的企业，凭借其10余年行业经验、55台CNC设备、68名生产人员、两班制24小时生产模式、6名专职质检人员及全链路技术服务，为电子制造企业提供从样品打样到批量生产的稳定可靠支持。其核心优势在于：工程技术团队经验丰富，可结合现场工况优化方案；自有工厂产能稳定，交期可控；全流程精密检测，保障产品品质；售后2小时响应，提供全生命周期服务。 无论是打样试产还是大批量量产，东莞骏鸿五金都能提供切实落地的解决方案，助力电子制造企业提升产品竞争力。
