格构锚固是高陡边坡滑坡灾害治理的主流支护结构，其工程设计多依赖经验公式与有限元仿真，土体-支护结构协同变形、裂纹萌生扩展、破坏演化全过程难以通过传统传感手段完整获取。

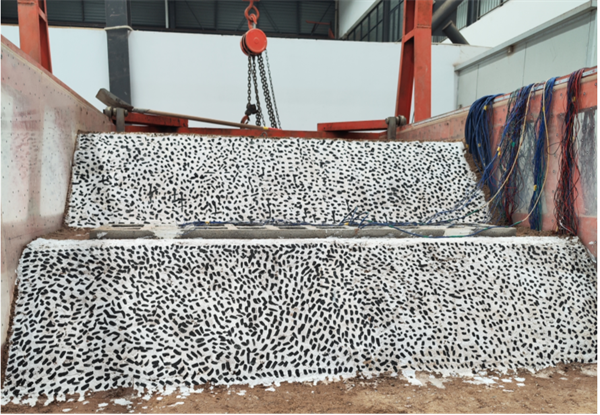

试验以1:15几何缩尺滑坡格构锚固相似模型为研究对象，采用新拓三维XTDIC三维数字图像相关(DIC)测量系统开展模型加载试验，获取边坡土体与格构锚固体系的全场三维位移场、应变场，得到坡顶坡脚位移分布规律、锚固构件变形响应以及边坡裂纹萌生、发展直至整体失稳破坏的演化全过程。
研究背景
滑坡格构锚固支护体系，依靠锚杆与格构框架协同约束岩土体，被广泛应用于滑坡防治工程。岩土体与支护结构之间变形协调、应力传递、渐进式失稳破坏机理，需物理模型试验开展验证。
位移计、应变片仅能够获得离散有限测点数据，无法捕捉边坡表面连续位移应变分布，难以定位裂纹萌生位置、追踪裂缝扩展时序，不能完整复现边坡从变形积累到失稳破坏的全过程。
数字图像相关(DIC)测量系统，无需接触被测模型，可输出加载全过程连续的位移、应变时序场，适用于边坡相似模型试验。但岩土类模型试验存在测试幅面大、景深跨度大、土体表面纹理复杂、局部光照不均等现实问题，需要针对性优化散斑制作、成像参数。
DIC测试系统

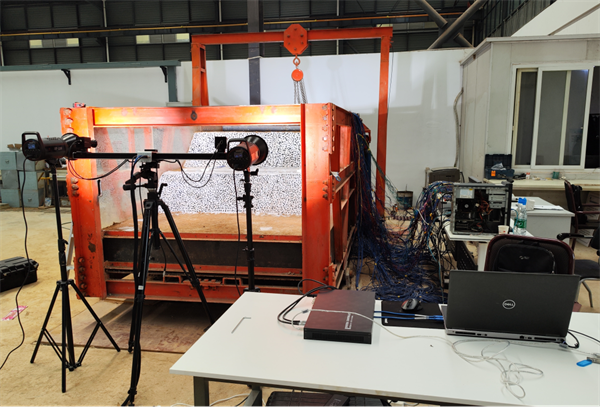

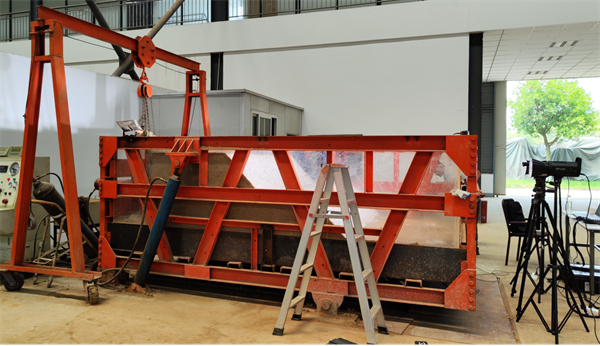

试验采用新拓三维XTDIC三维全场应变测量系统，相机分辨率1200 W，配置12 mm镜头，测试幅面可达3.5 m×2.5 m，适配大尺寸岩土模型测试需求。系统基于双目立体视觉与数字图像相关算法，可获取边坡及支护结构全场变形数据，揭示边坡渐进破坏演化规律。
试验结果与数据分析
边坡整体位移场分布
从DIC三维位移云图可以看出，在推覆荷载作用下坡体位移呈现显著分区特征：
水平前推位移：坡顶区域最大水平位移达到344.419 mm，坡脚区域水平位移最小为143.101 mm，整体表现为坡顶位移大于坡脚，位移由上向下逐步衰减。

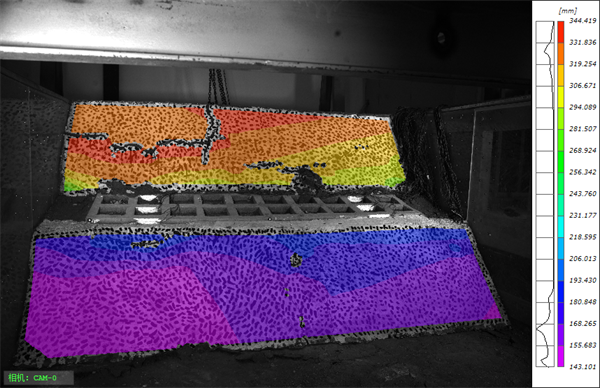

滑坡面水平前推位移云图
上浮竖向位移：坡顶最大上浮位移176.654 mm，坡脚底部上浮位移仅2.231 mm。

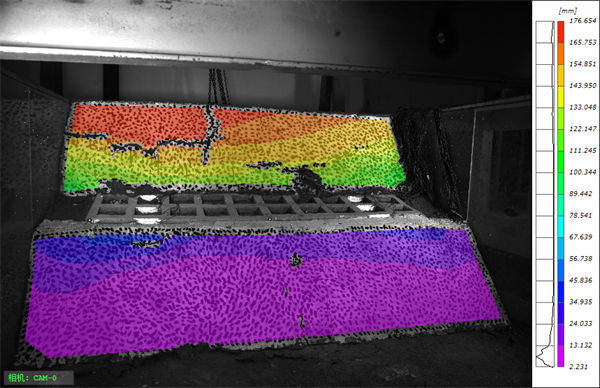

边坡面上浮位移云图
提取边坡顶部、底部关键点位移时序曲线可见：随加载持续，位移呈阶梯式增长，反映土体内部裂隙逐步发育、应力重分布，每一次台阶式跃升对应边坡内部损伤的进一步发展。

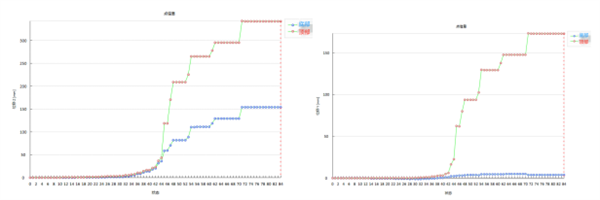

边坡表面底部、顶部前推&边坡表面底部、顶部上浮位移时序曲线
格构锚固构件变形响应
提取格构锚关键测点时序位移曲线：在加载前期，格构与岩土体协同发生变形;随着荷载持续增大，土体变形持续增长，格构锚固构件随之产生相应位移，可定量反映支护结构与岩土体的变形协调关系，直观评价格构锚固体系的约束作用。

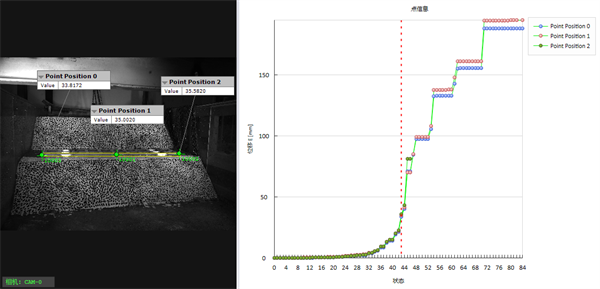

护坡格构锚关键位置测点与时序位移曲线
边坡裂纹萌生与渐进破坏演化
由全场应变云图可以清晰定位裂纹初始萌生位置，并追踪裂缝随加载逐步延伸、分叉、贯通的完整时序过程。加载初期，高应变区首先在边坡局部位置出现，对应微裂纹产生;随推覆荷载继续增加，应变集中带不断扩展、交叉连通，逐步形成贯通滑裂面，最终边坡发生整体失稳破坏。DIC应变场完整复现了边坡“微裂纹产生-裂缝扩展-滑裂面贯通-整体失稳” 的渐进式破坏全过程。

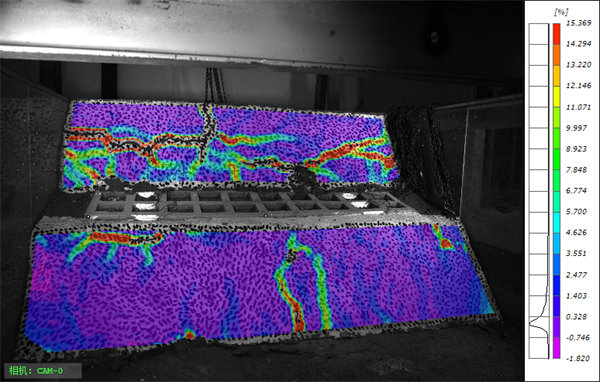

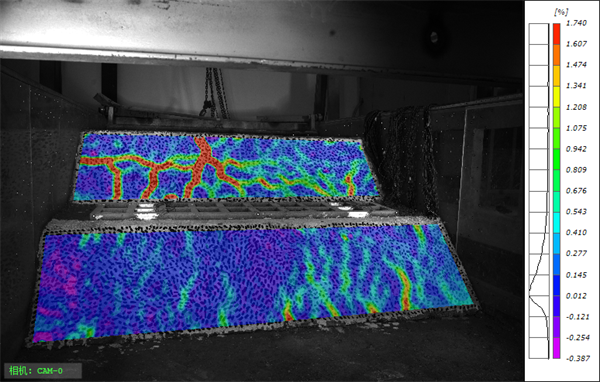

边坡裂纹萌生阶段应变云图
边坡最终破坏形态应变云图
试验基于新拓三维XTDIC三维应变测量系统完成滑坡格构锚固相似模型推覆加载试验。通过针对性优化大视场岩土模型的散斑制备与成像参数，实现边坡土体与格构锚固支护体系的非接触全场变形监测。
试验结果表明：边坡受推覆荷载作用下呈现坡顶位移大、坡脚位移小的变形分布特征;DIC 技术可以完整复现边坡从微裂纹萌生、裂缝扩展直至滑裂面贯通、整体失稳的渐进破坏全过程，同时获取格构锚固构件的时序变形，反映土-支护结构变形协调特性。
数字图像相关(DIC)测量系统能够输出丰富的全场位移、应变时序数据集，弥补传统岩土模型试验测点稀疏的短板，可为格构锚固支护机理研究、结构优化设计以及数值仿真模型标定提供重要试验支撑。
